Ao projetar a suspensão de um automóvel, a viga de um viaduto, uma prótese cirúrgica de titânio ou um filme plástico sustentável, engenheiros precisam responder a uma pergunta prática e decisiva: até onde este material suporta as forças reais de trabalho sem se deformar para sempre ou romper de maneira catastrófica?
A resposta não vem de simulações virtuais isoladas ou intuição de bancada. Ela nasce no chão dos laboratórios, por meio dos ensaios mecânicos de materiais.
Na prática, ensaiar um material é submeter uma amostra com dimensões milimetricamente controladas a esforços físicos rigorosamente calibrados. Nós tracionamos até romper, esmagamos até deformar, golpeamos com pêndulos pesados em frações de segundo, dobramos sob apoios e aplicamos milhões de vibrações oscilantes contínuas.
O objetivo desses testes é traduzir o comportamento microscópico da matéria em números confiáveis de engenharia — como rigidez elástica, limite de escoamento, capacidade de absorver choques mecânicos e durabilidade contra o cansaço por fadiga.
"Na ciência dos materiais, um ensaio mecânico não busca apenas descobrir onde a peça quebra, mas entender como ela vive sob tensão."
Neste artigo pilar, consolidamos um panorama completo e descomplicado sobre os seis ensaios destrutivos tradicionais mais relevantes da indústria, suas principais normas internacionais (ABNT, ASTM, ISO, DIN), os parâmetros que cada ensaio entrega e como eles se conectam ao portfólio de ensaios mecânicos da c2Lab.
O que os ensaios realmente medem: Tensão, Deformação e Rigidez
Imagine puxar uma haste fina de aço de 2 mm de diâmetro e, depois, puxar um cabo maciço de 50 mm feito do mesmo aço. A força necessária para quebrar o cabo maior será centenas de vezes superior. No entanto, o material de ambos é exatamente idêntico.
Para que os resultados de laboratório sejam universais e independentes do tamanho da peça, a engenharia divide as grandezas medidas pelas dimensões originais da amostra. Assim nascem duas grandezas universais:
Tensão de Engenharia (σ): é a força instantânea (F) dividida pela área transversal original (A₀), expressa em Megapascal (1 MPa = 1 N/mm²).
Da mesma forma, o estiramento sofrido pela amostra precisa ser medido em relação ao tamanho inicial que ela possuía:
Deformação de Engenharia (ε): é a variação de comprimento (ΔL) dividida pelo comprimento útil de referência inicial (L₀), expressa como porcentagem (%) ou milímetros por milímetro.
A linha que separa o elástico do plástico
Quando aplicamos uma carga pequena em um metal ou polímero, os átomos se afastam ligeiramente como pequenas molas. Ao retirarmos a força, a peça volta instantaneamente à sua forma original. Esse é o regime elástico, governado pela clássica Lei de Hooke (σ = E · ε). A inclinação dessa reta é o Módulo de Young (E), a medida definitiva da rigidez do material.
Porém, se a tensão ultrapassar o chamado Limite de Escoamento (σe), as ligações atômicas escorregam internamente. A partir daí, o material entra no regime plástico: a deformação é permanente. Ele nunca mais voltará ao formato original por conta própria.
Os Seis Ensaios Destrutivos Tradicionais da Indústria
Para cada tipo de esforço mecânico que uma estrutura enfrentará na vida real, existe um ensaio laboratorial projetado para reproduzi-lo com precisão. Conheça os seis principais:
Ensaio de Tração Axial
Normas: ABNT NBR ISO 6892-1 · ASTM E8/E8M · ASTM D638 · ISO 527

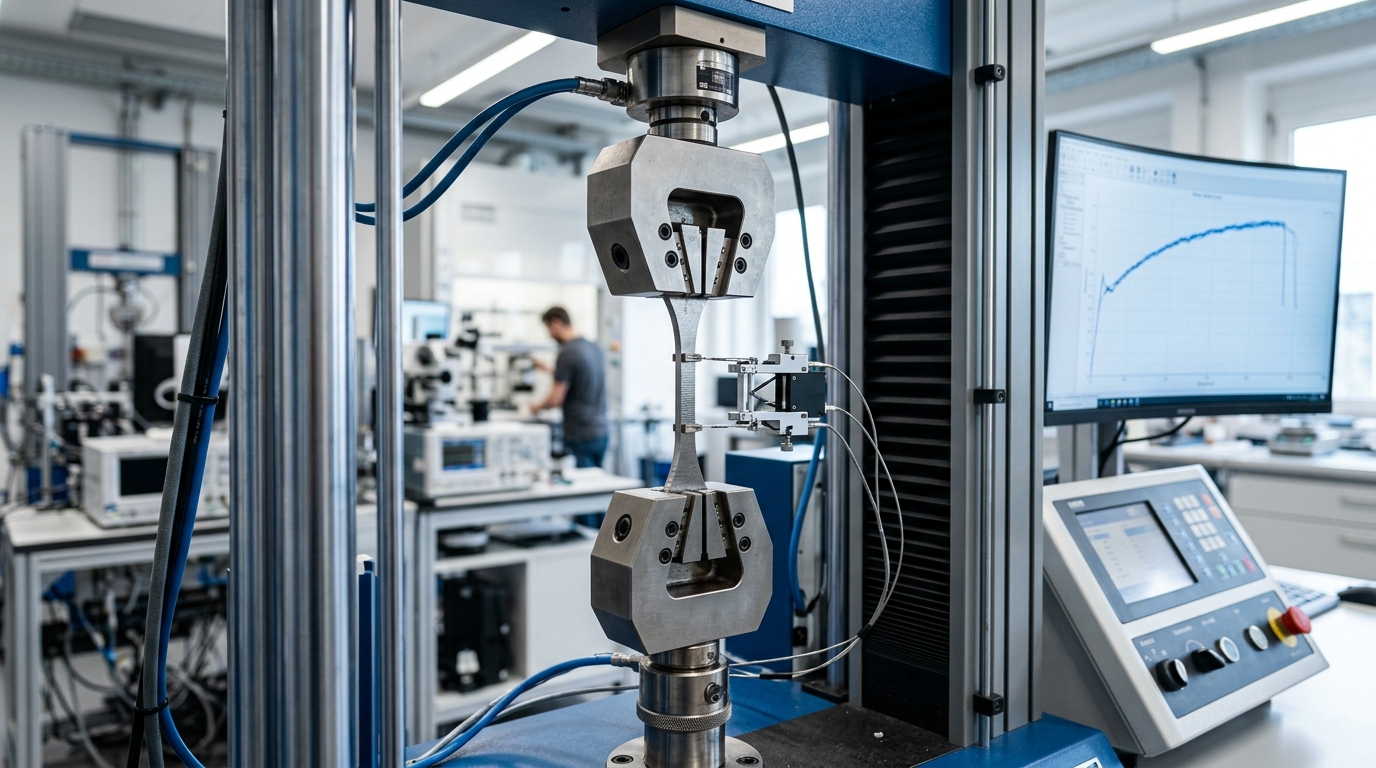

É o ensaio mais realizado no mundo. Um corpo de prova usinado em formato de "osso de cachorro" é fixado por suas extremidades e tracionado de forma contínua e alinhada até romper. Um extensômetro eletrônico preso à amostra mede cada fração de milímetro que o material estica.
A tração nos entrega quatro valores indispensáveis para o cálculo estrutural:
- Módulo de Young (E): a rigidez elástica do material em Gigapascals (GPa).
- Limite de Escoamento (σe ou σ0,2): a tensão máxima em MPa que o material aguenta sem entortar permanentemente.
- Resistência à Tração (UTS): o pico máximo de força suportado antes de começar a estricção (o afinamento localizado da peça).
- Alongamento e Estricção (A% e Z%): a ductilidade da peça, comprovando se ela deforma antes de romper ou se quebra de forma frágil e repentina.
Quer ver em detalhes como os corpos de prova são preparados e como interpretar cada fase da curva? Leia nosso artigo: Ensaio de Tração: como é feito e quais suas funções.
Ensaio de Compressão Uniaxial
Normas: ASTM E9 · ISO 604 · ASTM D695 · ABNT NBR 5739
Se a tração puxa, a compressão esmaga. Neste ensaio, corpos de prova cilíndricos ou prismáticos são prensados axialmente entre dois pratos paralelos endurecidos.
É o método mandatório para analisar materiais que trabalham sob pressão contínua ou que possuem baixa resistência à tração, como ferros fundidos cinzentos, concretos, cerâmicas industriais, espumas poliméricas e compósitos estruturais.
- Resistência Máxima ao Esmagamento: o ponto em que o material colapsa por cisalhamento ou esmagamento total.
- Módulo de Compressão Secante: a rigidez sob compressão, vital para calcular almofadas e calços industriais.
- Cuidado Técnico com Flambagem e Atrito: a amostra precisa ter proporção adequada (altura/diâmetro em torno de 2:1) e lubrificação controlada nos pratos para evitar o indesejado "efeito barril" (barreling) ou instabilidade elástica.
Descubra os principais desafios práticos deste ensaio em: Ensaio de Compressão: como funciona e principais problemas.
Ensaio de Flexão (3 e 4 Pontos)
Normas: ASTM D790 · ISO 178 · ASTM E290 · ISO 7438
O ensaio de flexão simula o curvamento que vigas, chapas e perfis sofrem sob peso transversal. A barra repousa sobre dois suportes cilíndricos e recebe carga no centro (3 pontos) ou em dois pontos simétricos (4 pontos).
A grande particularidade mecânica da flexão é que ela cria dois mundos na mesma peça: a face superior fica comprimida, a face inferior fica tracionada e o meio da barra sofre cisalhamento. É o método ideal para peças finas e compósitos de fibra de vidro ou carbono que seriam difíceis de prender em garras de tração pura.
- Módulo de Ruptura (MOR): a tensão máxima calculada na fibra externa no instante da primeira fissura.
- Módulo de Flexão: a capacidade da barra em resistir ao envergamento elástico sem flecha excessiva.
- Ensaio de Dobramento de Soldas: dobra barras soldadas em 90° ou 180° para verificar se a raiz da solda abre trincas superficiais.
Ensaios de Dureza e Microdureza (Rockwell, Vickers, Brinell, Shore)
Normas: ASTM E18 · ASTM E384 · ASTM E10 · ASTM D2240 · ISO 6506/6507/6508
Ao contrário de tração ou elasticidade, a dureza não é uma propriedade atômica pura única, mas sim a resistência da superfície à penetração localizada de uma ponta rígida calibrada.
Como deixa apenas uma marca microscópica e não destrói a integridade global da peça, a dureza é o método mais ágil para atestar se um tratamento térmico (como têmpera, revenimento ou cementação) atingiu o resultado esperado.
As quatro principais famílias de dureza atendem finalidades distintas:

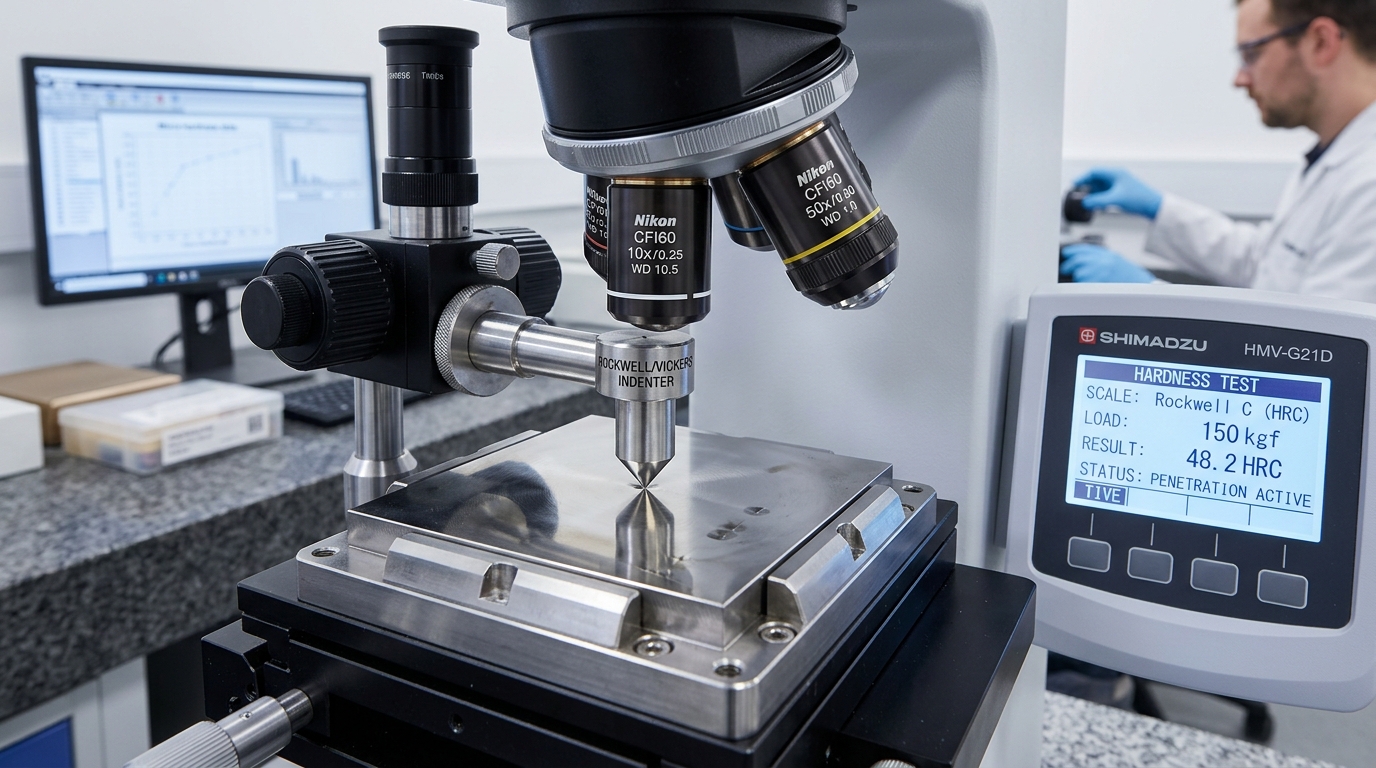

- Rockwell (HRC e HRB): utiliza cone de diamante (HRC, para aços temperados duros) ou esfera metálica (HRB, para ligas mais macias). A leitura digital sai na tela em segundos.
- Vickers e Microdureza (HV): penetra uma pirâmide geométrica perfeita de diamante de 136°. A diagonal da marca é medida em microscópio óptico. É a referência definitiva para avaliar camadas cementadas e soldas.
- Brinell (HBW): usa esfera de metal duro com cargas pesadas de até 3.000 kgf. Como a área comprimida é ampla, ela amortece variações locais de grão em ferros fundidos e peças forjadas brutas.
- Shore (A e D): durômetro com penetrador operado por mola para borrachas macias e silicones (Shore A) e polímeros mais rígidos (Shore D).
Leia mais em nossos artigos dedicados: Ensaio de Dureza: em que consiste e principais tipos e o guia sobre elastômeros O que significa Dureza Shore? Shore A, Shore D e suas aplicações.
Ensaio de Impacto Charpy e Izod
Normas: ASTM E23 · ISO 148-1 · ASTM D256 · ISO 179
Metais que parecem extremamente dúcteis quando puxados devagar em uma máquina de tração podem, sob um impacto violento e concentrado, romper instantaneamente como vidro.
O ensaio de impacto por pêndulo avalia a tenacidade ao entalhe — ou seja, a quantidade de Joules que o material absorve para propagar uma trinca sob pancada mecânica veloz.

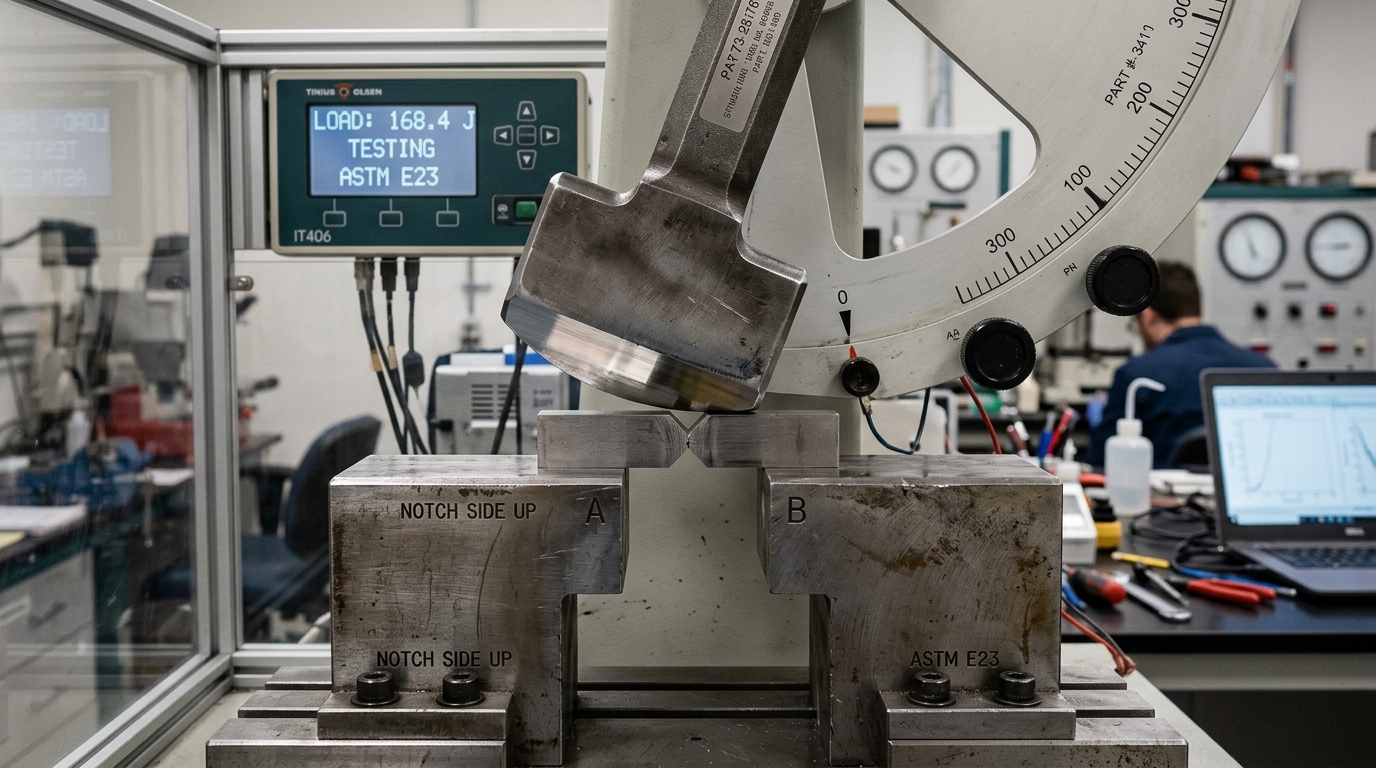

No método Charpy, uma barra de 10 × 10 mm com um entalhe em V no centro é apoiada horizontalmente. Um martelo oscilante de 300 Joules é solto de uma altura h₀, golpeia o lado oposto ao entalhe e sobe até uma altura residual h₁. A energia absorvida é medida pela diferença de potencial gravitacional:
Quanto mais alta a subida residual do martelo após a colisão, menos energia a amostra conseguiu absorver.
Um dos pontos mais críticos do ensaio Charpy é mapear a Temperatura de Transição Dútil-Frágil (DBTT). Aços estruturais ao carbono perdem repentinamente sua tenacidade quando a temperatura cai, tornando-se frágeis. Em projetos de gasodutos, pontes em regiões frias e navios cargueiros, as amostras são resfriadas em banhos térmicos até condições criogênicas (como −40 °C ou −196 °C com nitrogênio líquido) para validar a segurança antes da fabricação.
Saiba como o ensaio Charpy explicou a quebra dos navios Liberty da Segunda Guerra Mundial em nosso artigo: Ensaio de Impacto Charpy: um estudo sobre tenacidade.
Ensaio de Fadiga de Materiais
Normas: ASTM E466 · ISO 1099 · ASTM E606 · ISO 12107
Dobre um arame de clips uma única vez e ele não quebrará. Dobre-o para frente e para trás repetidas vezes e ele se partirá facilmente. Esse é o princípio elementar da fadiga mecânica.
Estatisticamente, mais de 80% das falhas catastróficas em peças mecânicas em operação (como eixos de motor, turbinas, parafusos de flange e pás de gerador eólico) acontecem por fadiga. Elas quebram sob tensões bem abaixo do limite de escoamento porque a carga oscilou milhões de vezes.
O ensaio de fadiga submete amostras polidas a milhões de oscilações até gerarem a Curva S-N (Curva de Wöhler). Aços estruturais apresentam um patamar chamado Limite de Resistência à Fadiga (Se): se a amplitude de vibração ficar abaixo desse número, a peça teoricamente pode durar infinitos ciclos sem trincar. Já ligas de alumínio não possuem esse patamar e exigem vida útil finita planejada no manual.
Entenda a morfologia das estrias de fadiga e marcas de praia lendo: Ensaios de Fadiga: entendendo os limites dos materiais.
Matriz de Consulta: Ensaios, Grandezas e Normas Vigentes
Para facilitar a especificação em compras técnicas e auditorias de qualidade, a tabela a seguir resume as grandezas primárias de cada ensaio destrutivo tradicional:
| Ensaio | Solicitação | Propriedades Obtidas | Unidade | Normas Primárias |
|---|---|---|---|---|
| Tração | Puxamento axial contínuo | Módulo de Young (E), Escoamento (σ₀,₂), UTS, Alongamento (A%), Estricção (Z%) | MPa / GPa / % | ABNT NBR ISO 6892-1, ASTM E8, ISO 527 |
| Compressão | Esmagamento axial | Resistência ao Esmagamento, Módulo Secante | MPa / GPa | ASTM E9, ISO 604, ASTM D695 |
| Flexão | Momento fletor em 3 ou 4 apoios | Módulo de Ruptura (MOR), Módulo de Flexão, Flecha Máxima | MPa / GPa / mm | ASTM D790, ISO 178, ASTM E290 |
| Dureza | Penetração estática pontual | Profundidade ou área de impressão plástica residual | HRC, HRB, HV, HBW | ASTM E18, ASTM E384, ASTM E10 |
| Impacto | Golpe dinâmico com pêndulo | Tenacidade ao Entalhe, Energia Absorvida, Transição DBTT | Joules (J) | ABNT NBR ISO 148-1, ASTM E23, ISO 179 |
| Fadiga | Vibrações cíclicas alternadas | Limite de Fadiga (Se), Vida Útil em Ciclos (N) | MPa / Ciclos | ASTM E466, ISO 1099, ASTM E606 |
Tabela 1: Matriz comparativa de ensaios mecânicos destrutivos e normas de ensaio acreditadas. Fonte: c2Lab.
Qual escala de dureza escolher?
A seleção do método de dureza depende diretamente da espessura da peça e do acabamento superficial:
| Método | Penetrador | Carga | Aplicação Ideal |
|---|---|---|---|
| Rockwell C (HRC) | Cone de diamante 120° | 150 kgf | Aços temperados e revenidos, engrenagens e matrizes usinadas (> 20 HRC). |
| Rockwell B (HRB) | Esfera de metal duro 1/16" | 100 kgf | Chapas recozidas, ligas de alumínio, latões e bronzes estruturais. |
| Vickers (HV) | Pirâmide de diamante 136° | 1 a 100 kgf | Qualquer metal ou liga, independente da dureza; não possui saltos de escala. |
| Microdureza Vickers | Pirâmide de diamante 136° | 10 a 1.000 gf | Camadas superficiais finas (cementação, nitretação) e juntas soldadas (ZAC). |
| Brinell (HBW) | Esfera de carbeto 2,5 a 10 mm | Até 3.000 kgf | Ferros fundidos, blocos forjados e peças brutas com heterogeneidade de grão. |
| Shore A e D | Cone truncado ou agulha afiada | Mola calibrada | Borrachas flexíveis, vedações e elastômeros (Shore A); termoplásticos rígidos (Shore D). |
Tabela 2: Resumo das geometrias de penetrador e principais faixas de aplicação das escalas de dureza. Fonte: c2Lab.
O papel dos ensaios na investigação de quebras industriais
Quando uma peça falha em campo, a primeira atitude do perito de engenharia é comparar o material que quebrou com a especificação original do projeto. É aí que os ensaios laboratoriais tornam-se a ferramenta investigativa central na análise de falhas industriais.
Três diagnósticos comuns dependem diretamente de ensaios mecânicos:
1. A matéria-prima foi entregue fora de especificação?
O ensaio de tração atesta se o aço recebido pela fábrica tinha o limite de escoamento e a composição esperada, eliminando suspeitas de fraudes ou lotes defeituosos de fornecedores.
2. O tratamento térmico atingiu a profundidade correta?
O perfil de microdureza Vickers revela milímetro a milímetro se a camada cementada endureceu como planejado ou se a peça ficou excessivamente mole ou excessivamente frágil.
3. A quebra decorreu de desgaste e atrito prematuro?
A caracterização mecânica estática é complementada por ensaios de desgaste abrasivo com fluxo de areia seca no ensaio de abrasão ASTM G65 e análise de aderência em ensaios em revestimentos ao riscamento.
Fontes Científicas e Educacionais de Referência
Todos os parâmetros e equações apresentados neste artigo são respaldados pela literatura clássica da ciência dos materiais e por instituições acadêmicas abertas de credibilidade internacional:
- MIT OpenCourseWare (Massachusetts Institute of Technology): Departamento de Ciência e Engenharia de Materiais — Disciplinas abertas 3.032: Mechanical Behavior of Materials e 3.054: Structure and Properties of Materials.
- Universidade de Cambridge (DoITPoMS): Coleções pedagógicas abertas sobre Mechanical Testing of Metals e Hardness Testing.
- NIST (National Institute of Standards and Technology - EUA): Programa metrológico oficial de verificação de máquinas de ensaio Charpy: NIST Charpy Machine Verification Program.
- USP & UNICAMP: Material didático aberto e acervos de laboratório da Escola Politécnica da USP e Faculdade de Engenharia Mecânica da UNICAMP.
-
Literatura Canônica de Referência:
- Callister Jr., W. D.; Rethwisch, D. G. Ciência e Engenharia de Materiais: Uma Introdução. 10ª Edição, LTC/Wiley, 2020.
- Dieter, G. E. Metalurgia Mecânica. 3ª Edição, McGraw-Hill, 1986.
- Ashby, M. F. Materials Selection in Mechanical Design. 5ª Edição, Butterworth-Heinemann, 2016.
- Schijve, J. Fatigue of Structures and Materials. 2ª Edição, Springer, 2009.
Perguntas Frequentes sobre Ensaios Mecânicos (FAQ)
Qual a diferença entre ensaios destrutivos e ensaios não destrutivos? ▼
Os ensaios destrutivos (como tração, compressão e impacto) forçam a amostra até a quebra definitiva para obter os limites numéricos de resistência do lote. Já os ensaios não destrutivos (ENDs, como ultrassom e líquidos penetrantes) verificam a presença de trincas internas em peças sem danificá-las, permitindo que continuem em serviço.
Por que o Limite de Escoamento a 0,2% (offset) é adotado nas normas? ▼
Nem todo metal possui uma transição abrupta entre o elástico e o plástico. Em ligas como aços inoxidáveis, alumínios e titânio, a curva se inclina suavemente. As normas internacionais (ASTM E8 e ISO 6892-1) convencionam traçar uma linha paralela deslocada em 0,2% de deformação permanente. Onde ela cruza a curva, define-se o limite de escoamento convencional (σ₀,₂).
Qual a diferença entre o ensaio Charpy e o ensaio Izod? ▼
A diferença está no modo de apoio: no Charpy, o corpo de prova repousa livremente na horizontal sobre dois apoios e o martelo atinge as costas do entalhe. No Izod, a amostra fica engastada em pé como uma viga em balanço e o golpe ocorre na mesma face do entalhe. O Charpy é o padrão dominante na metalurgia, enquanto o Izod é amplamente usado na indústria de plásticos.
É possível estimar a resistência à tração através de um ensaio de dureza? ▼
Sim. Para aços carbono e de baixa liga, existe uma correlação empírica consagrada: a Resistência à Tração (UTS) em MPa é aproximadamente 3,45 vezes o número de Dureza Brinell (UTS ≈ 3,45 × HBW). Isso possibilita estimativas rápidas em peças já usinadas sem precisar cortá-las para fazer corpos de prova.
Todos os metais possuem limite de resistência à fadiga infinito? ▼
Não. Apenas aços estruturais ao carbono e algumas ligas de titânio exibem um limite de fadiga definido na Curva S-N. Ligas de alumínio e de cobre continuam perdendo resistência à medida que o número de ciclos aumenta, exigindo que o projeto estabeleça vida útil finita planejada.
